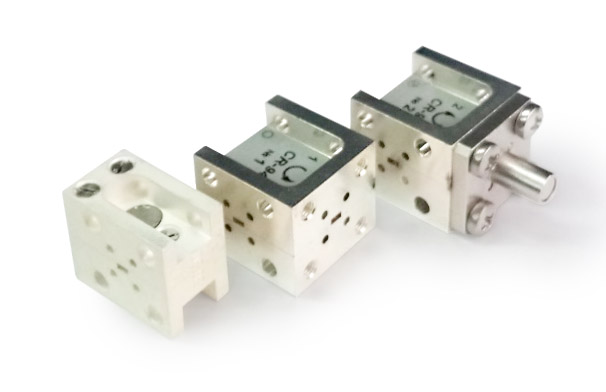

Ферритовые циркуляторы и вентили
ФУНКЦИИ:
- Высокая развязка
- Низкие вносимые потери
- Компактные, легкие
ПРИМЕНЕНИЕ:
- Узлы и подсистемы
- Синхронизированные генераторы и автогенераторы
- Дуплексные приемопередатчики
Технические характеристики циркуляторов
| Центральная частота, ГГц | 94 | 140 | ||
| Полоса частот, ГГц | 3 | 2 | 3 | 2 |
| Начальные потери, дБ Плечи 1-2, 3-2, 3-1 |
0.5 | 0.4 | 0.8 | 0.6 |
| Развязка, дБ Плечи 1-2, 2- 3, 3-1 |
≤ 23 | 30 | ≤ 20 | 23 |
| КСВН | Не более 1.2 | Не более 1.3 | ||
Технические характеристики вентилей
| Центральная частота, ГГц | 94 | 140 | ||
| Полоса частот, ГГц | 6 | 3 | 4 | 3 |
| Начальные потери, дБ Плечи 1-2, 3-2, 3-1 |
0.5 | 0.4 | 0.8 | 0.6 |
| Развязка, дБ Плечи 1-2, 2- 3, 3-1 |
≤ 23 | 30 | ≤ 20 | 23 |
| КСВН | Не более 1.2 | Не более 1.3 | ||

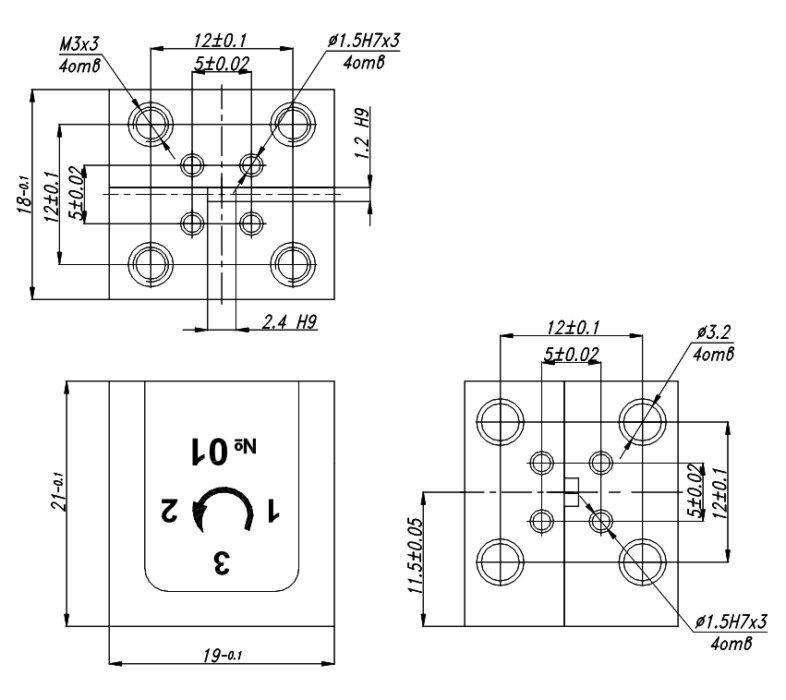

Габаритные чертежи
(Все размеры в миллиметрах)
Циркулятор CR1
